Веб-інтерфейс

Інтерфейс налаштування на пристрої, вкладка за вкладкою.

Підключись до точки доступу Wi-Fi ShutterBridge і відкрий http://10.0.0.1.

Інтерфейс має чотири вкладки - Camera, Channels, OSD і System - плашку версії в шапці та кнопку Save, закріплену внизу. UI адаптується до прив’язаної камери: елементи керування, яких конкретна камера не вміє, приховуються.

Camera

Статус у реальному часі та зв’язок з камерою.

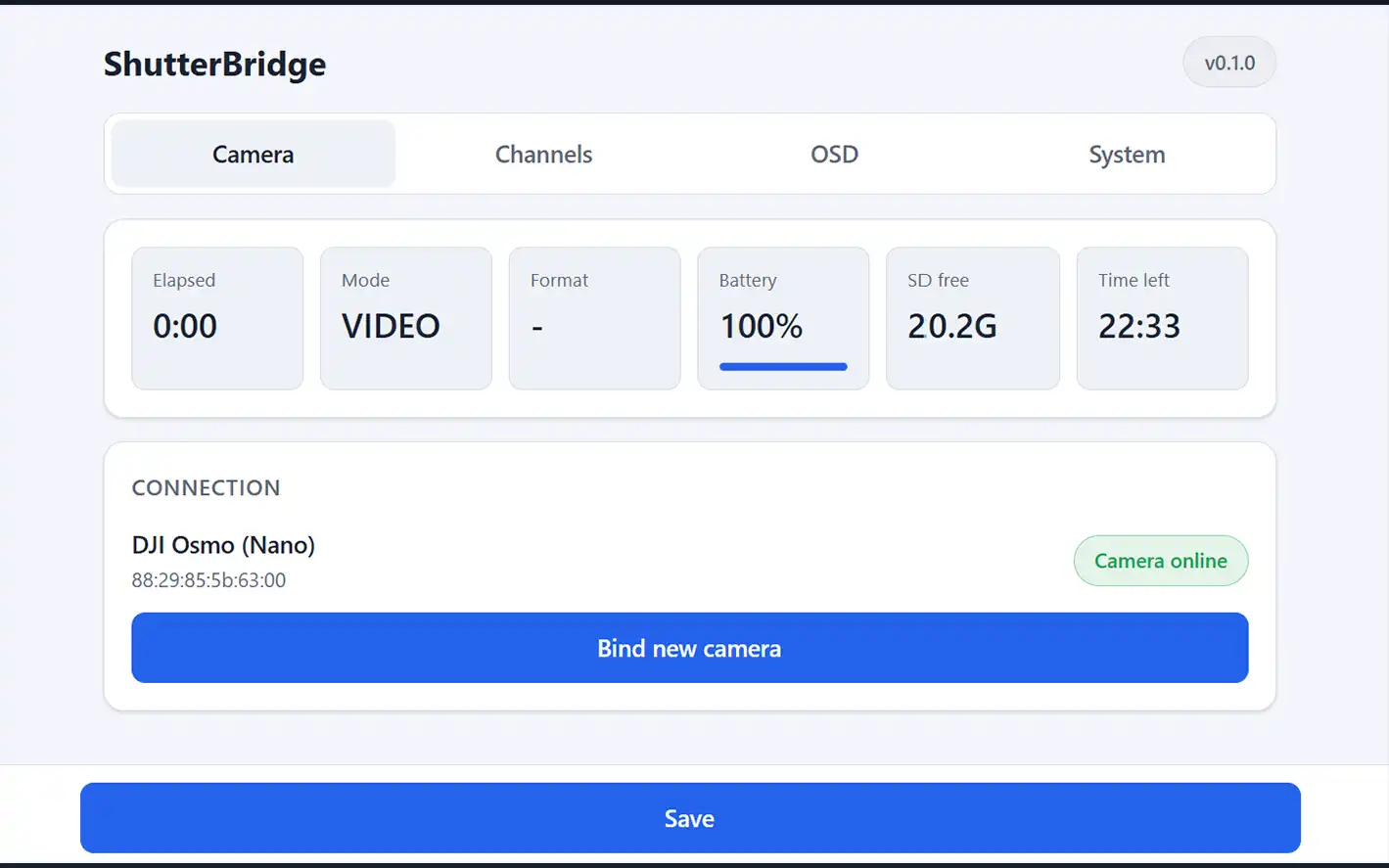

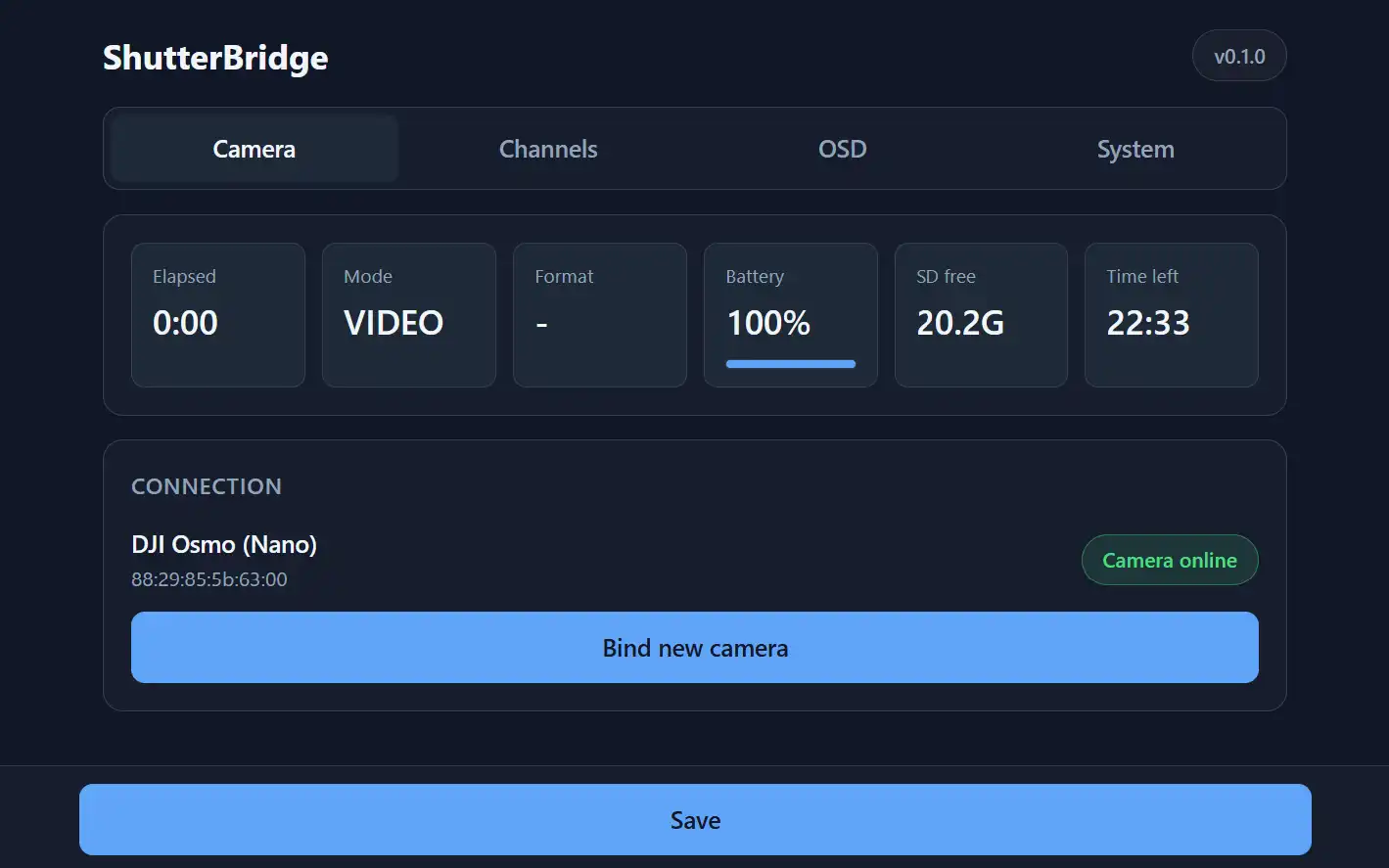

Вкладка Camera Вкладка Camera

Статус у реальному часі

Коли камера online, ця картка віддзеркалює те, що вона робить:

  • Індикатор REC - світиться під час запису.
  • Elapsed - поточний час запису (mm:ss).
  • Mode - Photo або Video.
  • Format - роздільна здатність і частота кадрів, напр. 4K 60fps (не повідомляється Osmo Nano).
  • Battery - відсоток, зі смужкою.
  • SD free - вільне місце на картці, що лишилося.
  • Time left - орієнтовний залишок часу запису на картці (mm:ss).

Connection

Показує модель і MAC прив’язаної камери (або No camera / not bound) та плашку статусу:

  • connecting - встановлення зв’язку з камерою.
  • Accept PIN on camera - підтвердьте PIN сполучення на екрані камери DJI.
  • Camera online - підключено і передає дані.
  • Camera offline - не підключено.

Прив’язка

Bind new camera відкриває майстер сполучення: обери Camera type (DJI Osmo (Nano) / DJI Action / 360 / GoPro), Scan, потім Select camera зі списку. Плата зберігає вибір і перезавантажується для підключення. Прив’язка - одноразовий крок; після цього вона автоматично перепідключається при кожному завантаженні.

Controls

Ручне керування прив’язаною камерою. Ця картка з’являється лише для камер, що підтримують зміну режиму, і вона вимкнена, поки активний Record on arm (у цьому режимі камерою керує автоматика).

  • Mode - перемикай камеру між Video і Photo (Action / 360 і GoPro; Osmo Nano не може перемикати через BLE).
  • Preset group (лише GoPro) - завантажте групу пресетів Video, Photo або Timelapse.
  • Preset by ID (лише GoPro) - завантажте конкретний пресет за його hex-ID.

Channels

Признач перемикачі апаратури на дії камери.

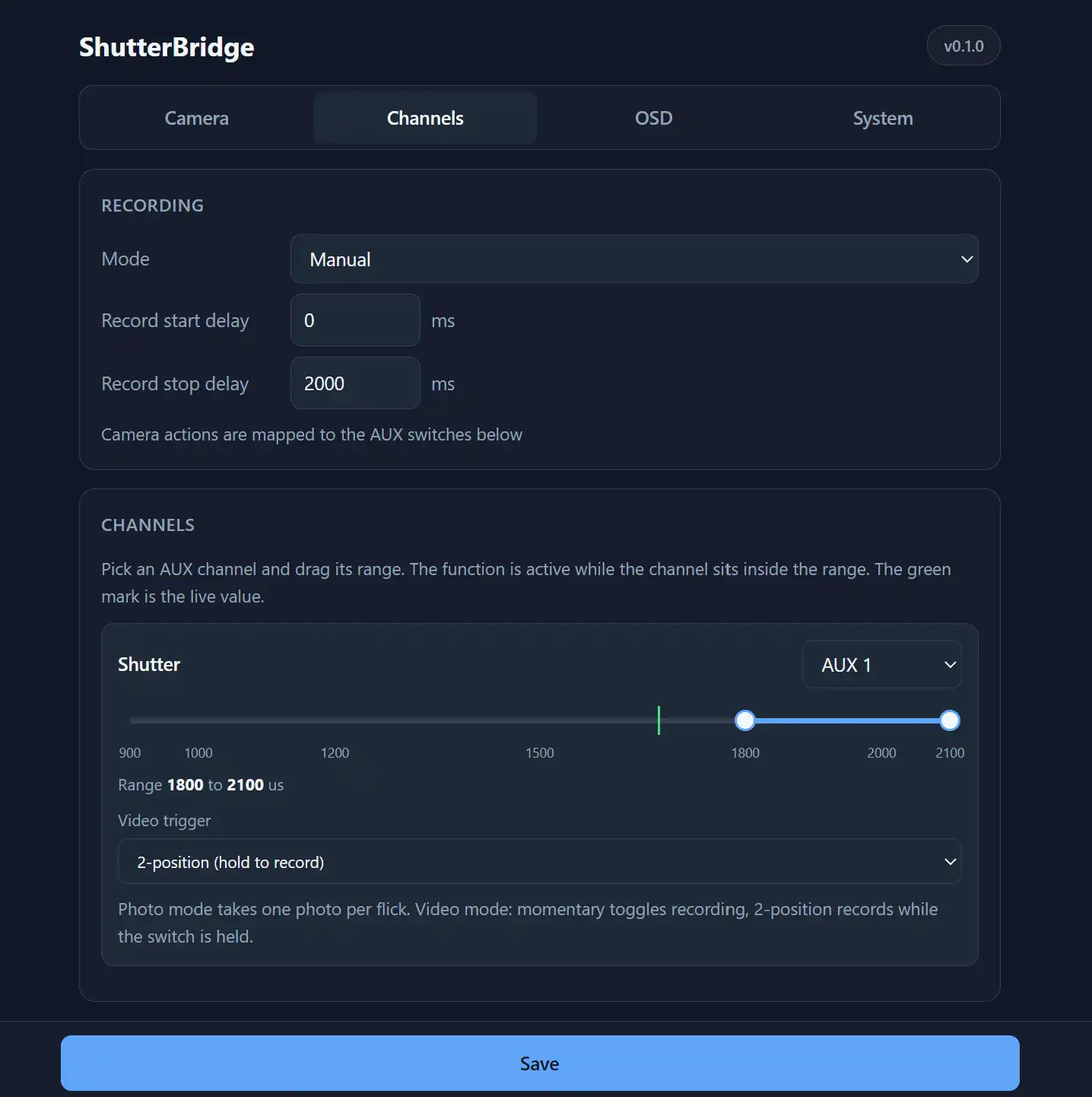

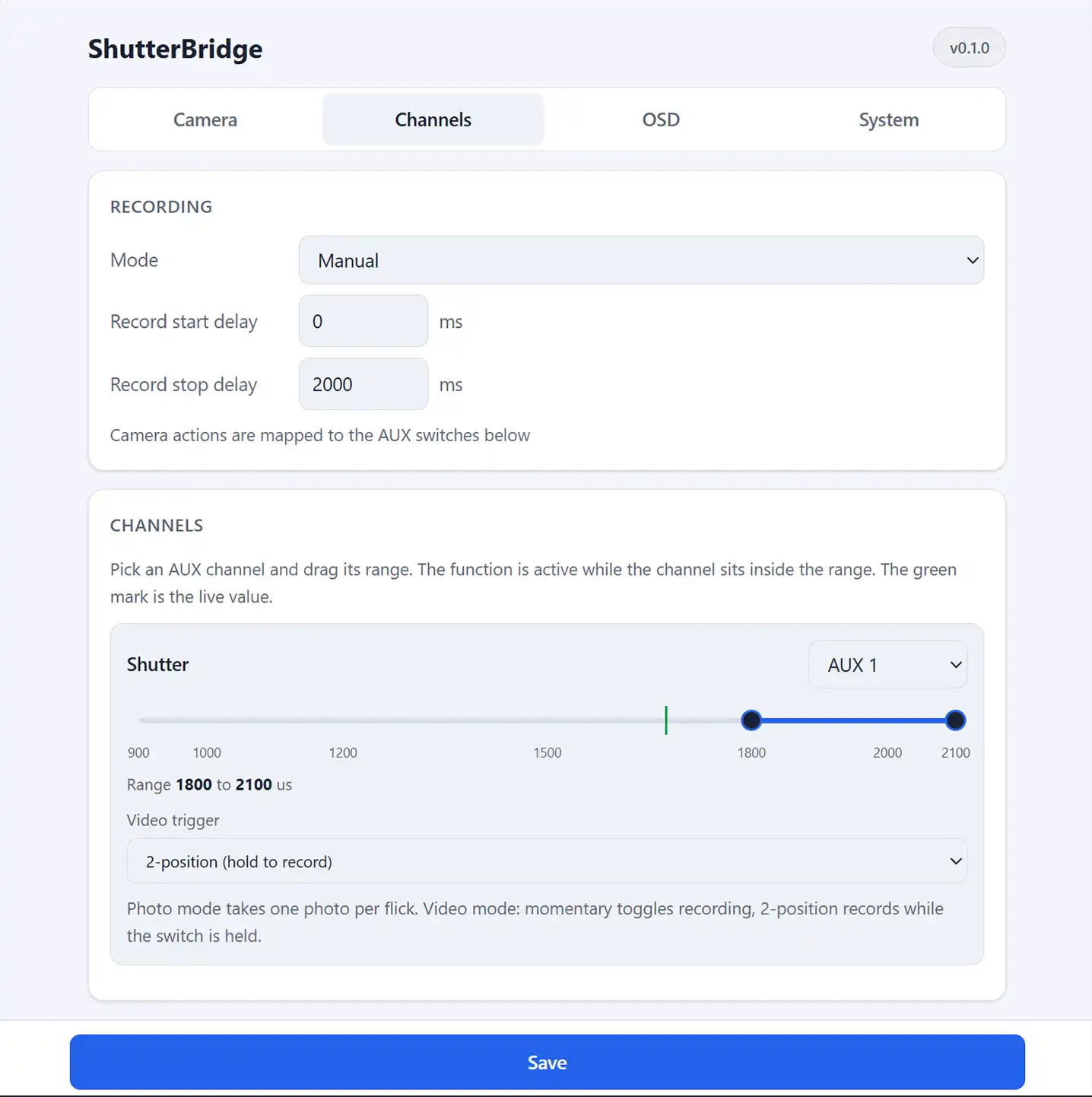

Вкладка Channels Вкладка Channels

Запис

  • Mode
    • Record on arm (типово): починає запис, коли ти армуєш, і зупиняє, коли дизармуєш
    • Manual: керує камерою повністю з функцій каналів нижче (ручне керування в цьому режимі вимкнено)
  • Record start delay / Record stop delay - мілісекунди очікування перед стартом/зупинкою, щоб не обрізати початок чи кінець кліпу

Функції каналів

Кожна функція має селектор AUX channel і повзунок range (у мікросекундах). Функція активна, поки цей канал перебуває в діапазоні; зелений маркер показує поточне значення каналу.
Встановлення каналу функції на Off вимикає її.

Доступні функції (UI приховує ті, яких твоя камера не вміє):

  • Shutter - головний спуск. У режимі Photo робить фото; у режимі Video записує. Її опція Video trigger обирає поведінку: Momentary (кожне перемикання перемикає запис) або 2-position (записує, поки перемикач утримується).
  • Camera Mode - перемикає камеру між фото і відео з каналу (Action / 360 і GoPro). Momentary перемикає кожним рухом; 2-position ставить Photo в діапазоні та Video поза ним.
  • Preset Video / Preset Photo / Preset Timelapse (лише GoPro) - завантажує групу пресетів з каналу.

OSD

Обери, яку телеметрію показують чотири слоти OSD.

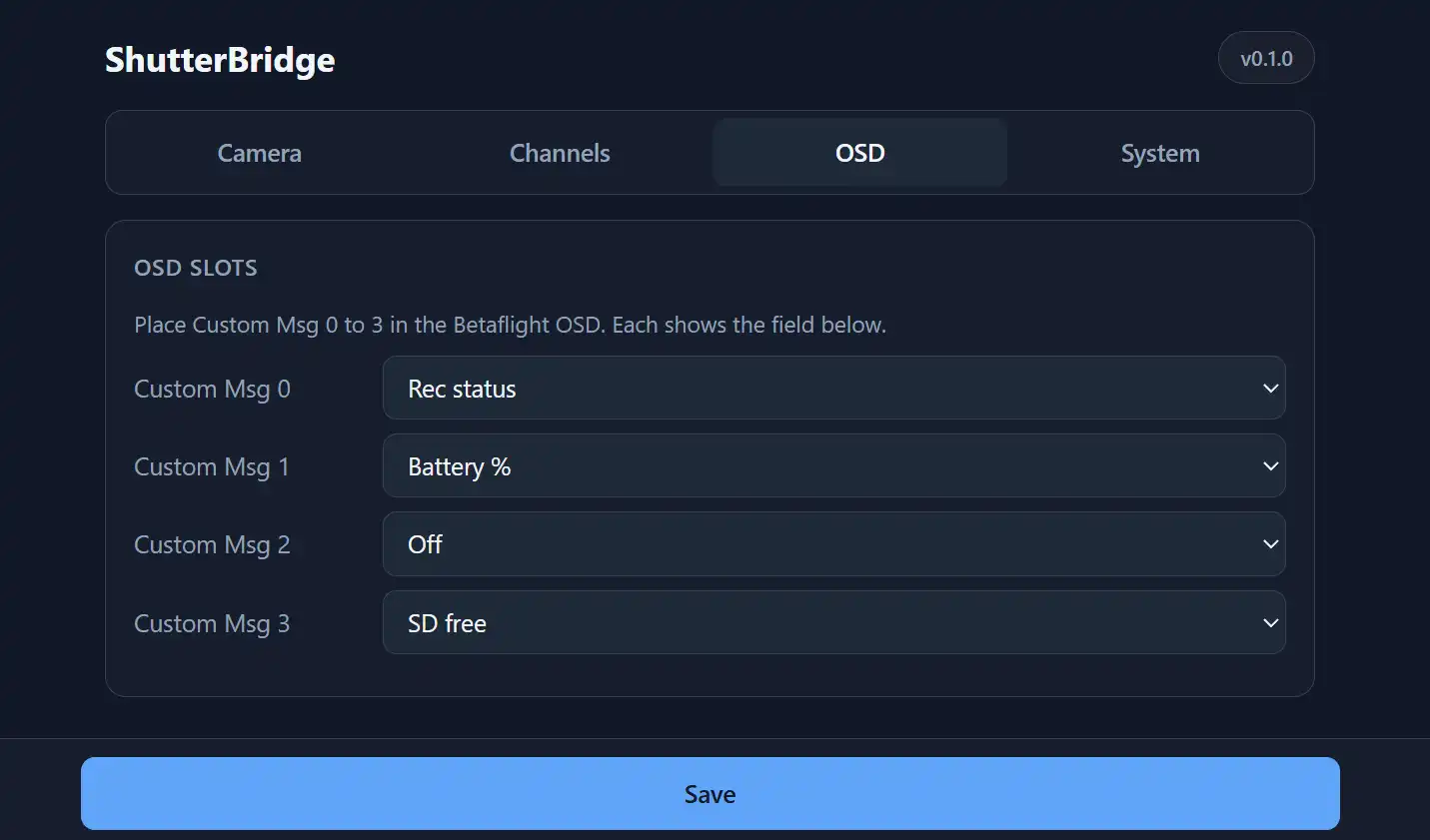

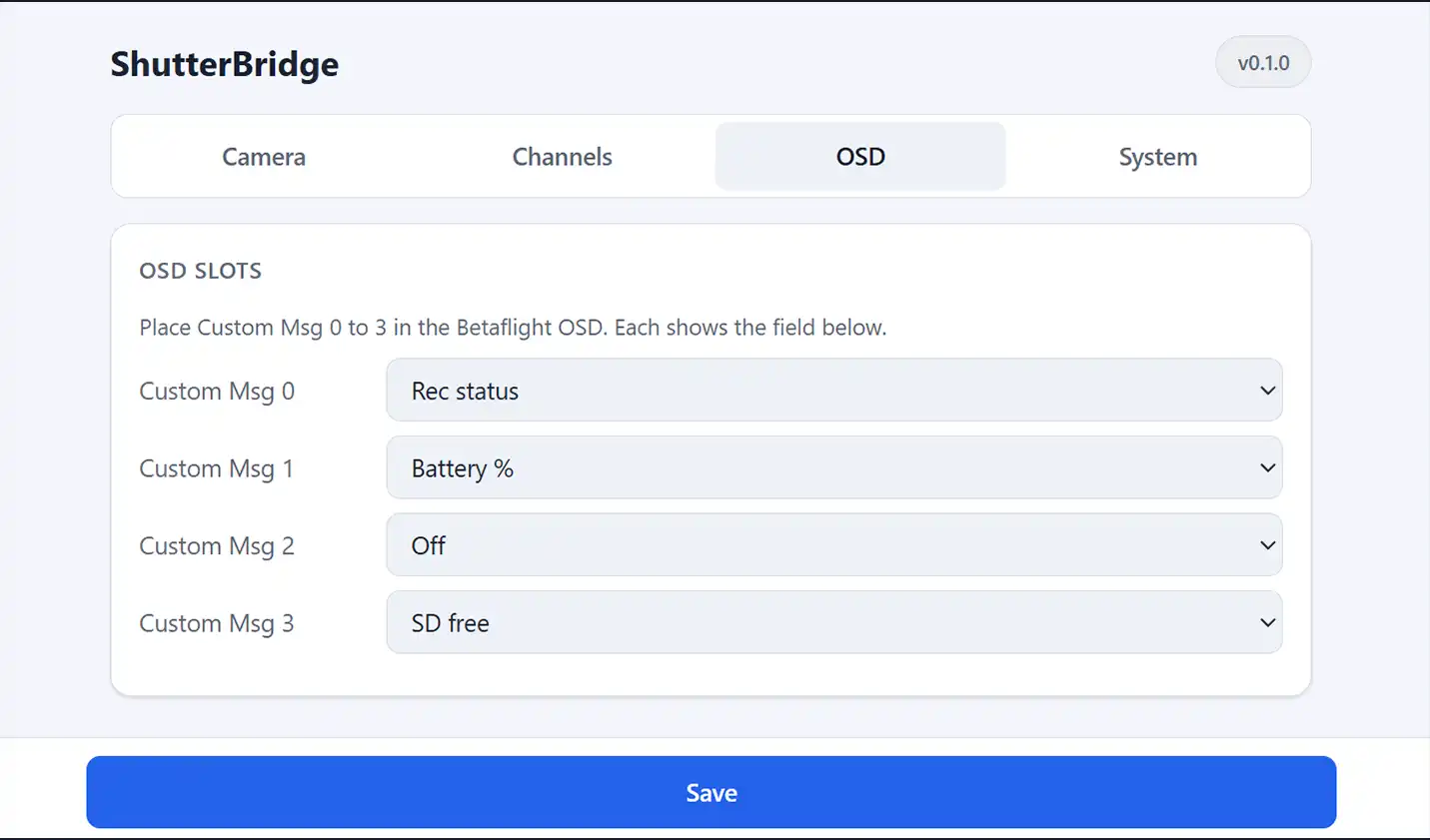

Вкладка OSD Вкладка OSD

Кожен слот Custom Msg (0-3) призначається на поле: Off, Rec status, Battery %, Mode, SD free, Time left, Resolution або FPS. Resolution і FPS недоступні на Osmo Nano.

Признач поле тут, потім увімкни і розмісти відповідні елементи Custom Message на вкладці OSD у Betaflight - дивись Підключення FC і Betaflight.

System

Налаштування всього пристрою.

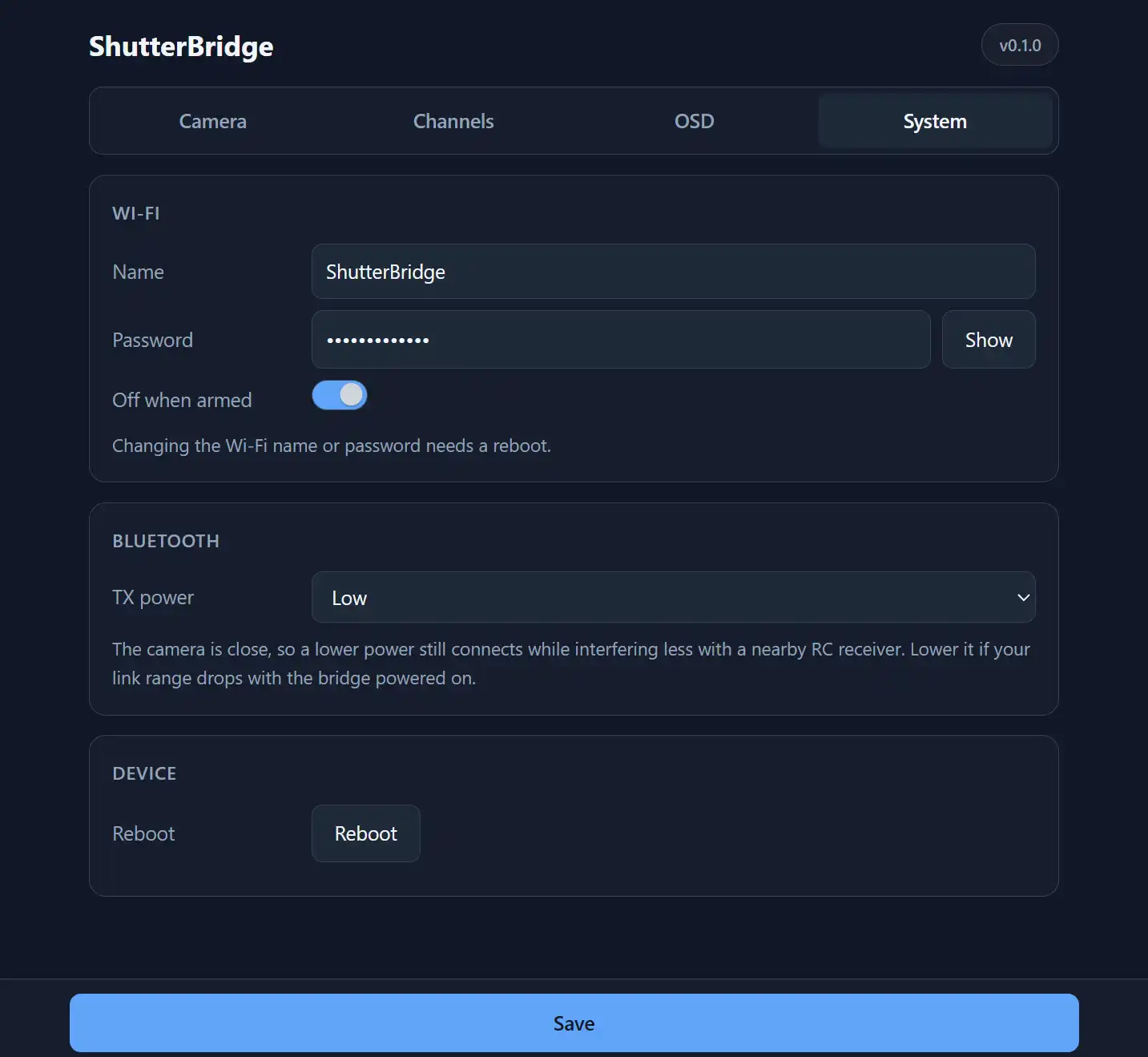

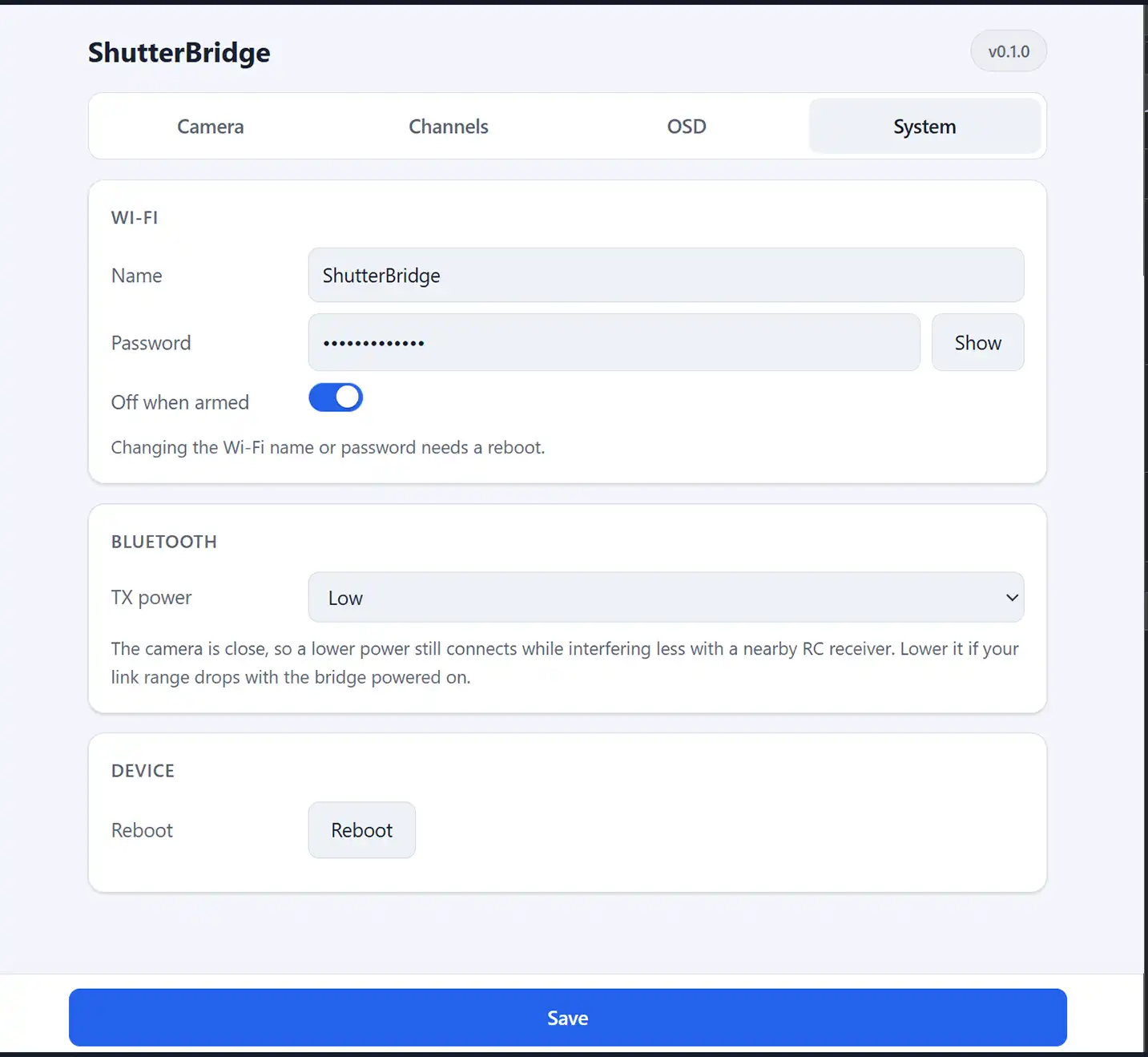

Вкладка System Вкладка System

Wi-Fi

  • Name / Password - облікові дані точки доступу налаштування (їх зміна перезавантажує плату).
  • Off when armed - вимикає Wi-Fi налаштування, поки FC повідомляє про армування, щоб радіо було виділене на зв’язок з камерою в польоті.

Bluetooth

  • TX power - Low, Medium або High. Вище дістає далі, але може більше заважати ближньому радіоприймачу. Знизь, якщо дальність твого контрольного каналу падає з увімкненим мостом.

Годинник (лише GoPro)

  • Sync from GPS - встановлює годинник GoPro з часу GPS польотного контролера. Потребує фіксації GPS на FC.
  • UTC offset - години зсуву від UTC для місцевого часу (кроки по чверть години).

Пристрій

  • Reboot - перезапустити плату.
